技术：弱电工程电缆桥架与管路施工工艺要求

时间：2020-02-28 17:21 来源：未知作者：超级管理员点击：次

一、机电工程管线综合排布

　　重点关注机电各单位末端管线的排布实施，比如线盒、各类明配管、通风及电气软管、小口径水管及其支、吊架等安装。重点关注区域：设备机房、公共走道、电梯前室等，设备机房内墙体上的箱、盒、开关、插座、管线等应配合隔音降噪层完成面进行敷设，要控制各工序的插入时段。

　　管线排布整齐有序、间距保持合理。管线敷设随结构过渡流畅。管线油漆均匀光亮，标识明确。

　　吊顶及管廊内的管线综合排布是机电安装的难点，这些地方的标高及空间有限，管线排布容易冲突。在布局时要同时考虑施工空间、设备安装空间及日后的检查维修空间（关注检修口、检修马道的设置）。

　　二、支、吊架施工工艺

　　工艺要点：

　　① 应保证支、吊架与管线安装牢固可靠，成排管道安装应在同一个支架上，支、吊架排列美观整齐，刷漆鲜亮。

　　② 支架倒角打磨处理，倒角光滑。

　　③ 管线间距合理，并留出保温距离。

　　④ 保温管道支、吊架采用木托作为隔冷、隔热的系统U型卡子应采用扁钢制作。扁钢宽度应与木托一致，U型卡子应与木托严密贴合。

　　⑤ 型钢大小选用合理，采用开孔器开孔，严禁气焊开孔。螺栓下口统一外露2-3丝，不超过丝杆直径的1/2。

　　⑥ 管线集中处、转弯处、分支处、大口径阀门及配件两端应增设支、吊架进行承托，支、吊架间距应符合规范要求。

　　三、电缆桥架施工工艺

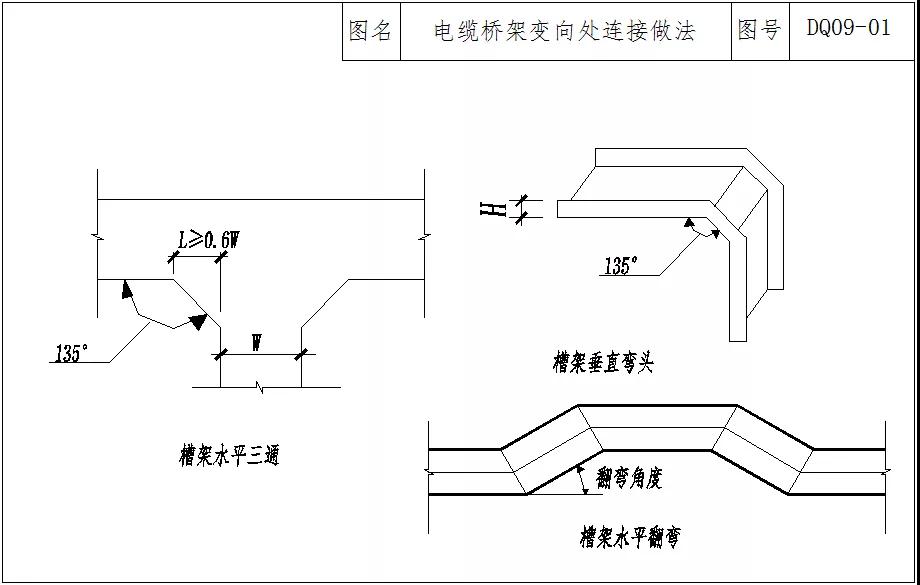

大样图

　　工艺要点：

　　① 应使用成品配件。供货商无明确配件尺寸或尺寸数据不足，按此标准规格执行。

　　② 桥架翻弯时，若最大电缆直径小于70mm，桥架翻弯角度不大于30度，电缆最大直径小于等于50时，翻弯角度不大于45度。

　　③ 为保证大截面电缆在小桥架中敷设时，满足电缆弯曲半径要求，L应满足L≥10D-W/2。

　　④ 金属电缆桥架水平敷设时距地高度一般不宜低于2.5M，垂直敷设时距地1.8m时应加金属盖板保护（配电室、电井、技术层专用场所除外）。

　　⑤ 直线段钢制电缆架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。

　　⑥ 当设计无要求时，水平支架安装间距1.5—3m，垂直安装的支架间距不大于2m，保持间距均匀，在进出按线盒、箱、柜、转角、转弯、变形缝两端及丁字接头的三端,调高调低接头间0.5M设置一个支架。

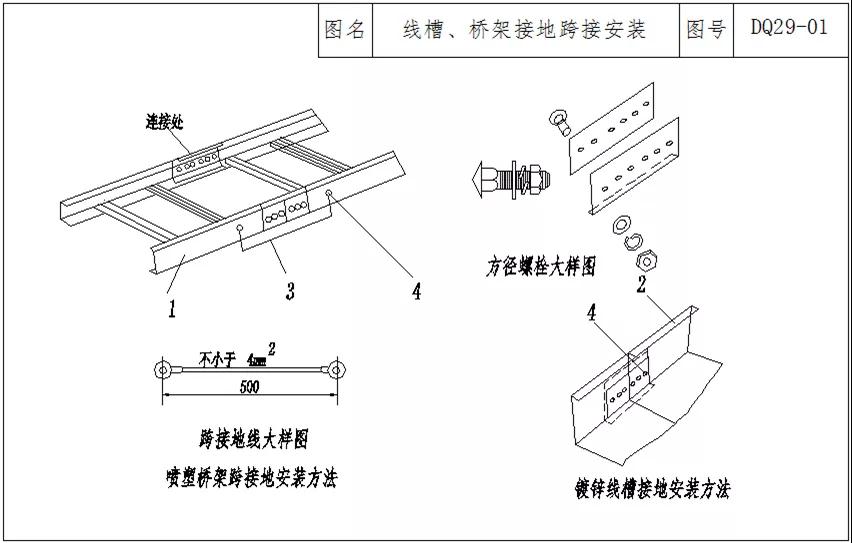

　　⑦ 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施。

　　⑧ 电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，应符合规定。

　　⑨ 电缆配线时，桥架、线槽、管子的弯曲半径不应小于电缆最小弯曲半径。
