② 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 ③ 连接可靠，压接时，紧固件有防松措施；喷塑槽架跨接应加爪垫。 ④ 电缆桥架全长不大于30m时，不应少于2处与接地干线相连；全长大于30m时，应每隔20m～30m增加与接地干线的连接点。 四、JDG管施工工艺

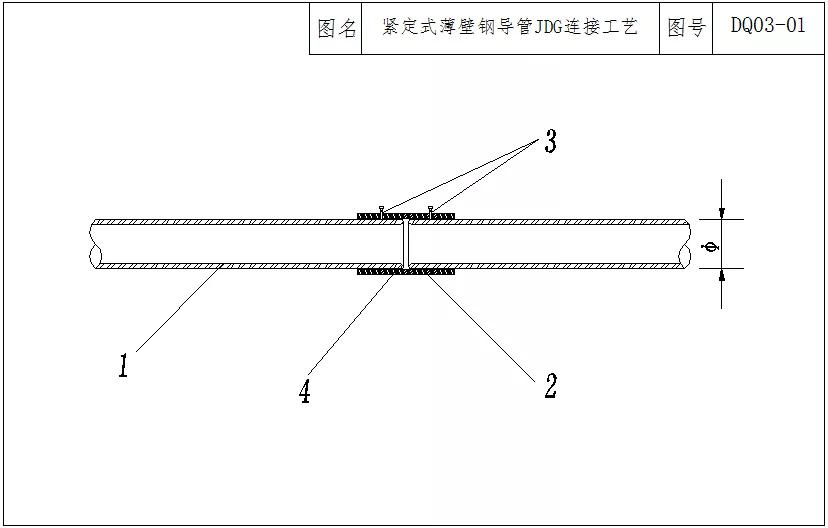

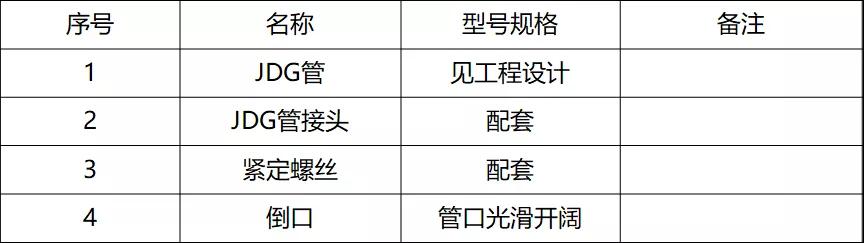

大样图
 工艺要点： ① 工艺流程：弹线定位→预制加工（切管、弯管）→管路连接。 ② 直管连接和弯曲连接应用专用直套管和弯套管，直管连接时，两管口应在导管中心。 ③ 使用手板煨管器时，移动要适度，用力不要过猛。管子弯曲半径不小于管径的10倍。 ④ 紧定螺钉应用专用工具操作。 ⑤ 32MM管径及以上，连接套两端的紧定螺钉不应少2个。 ⑥ 导管本体应接地，连接处不需接地，管路不应作为设备接地线。

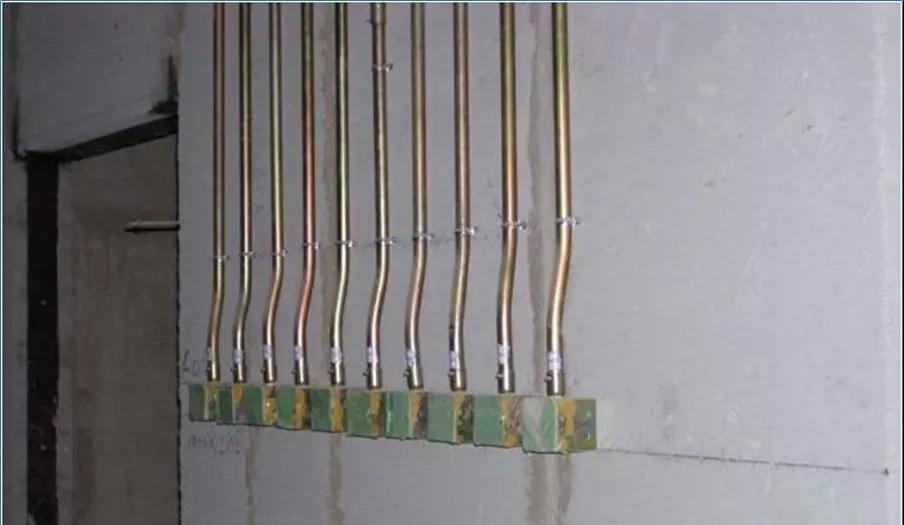

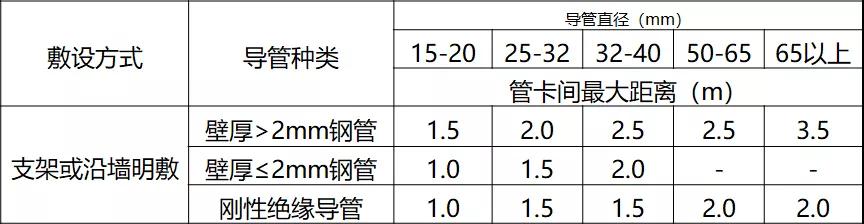

 室内JDG管明敷设施工工艺 工艺要点： ① 工艺流程：综合排布→放线定位→预制加工→支架安装→管道敷设→接地 ② 建议三根管以下采用配管配线，三根以上用线槽敷设。 ③ 安装前应做好综合排布，管应排列整齐，支架间距符合要求，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150-500mm范围内设有管卡，中间直线段管卡间距的最大距离应符合以下规定：
 ④ 管件应采用成品配件，管与盒连接用成品接头，应有锁紧螺母固定。 ⑤ 管路太长加转线盒原则：超过30米无弯曲时；超过20米有1个弯时；超过15米有2个弯时；超过8米有3个弯时。 ⑥ 导管连接处接地可靠，线路首、末两端不少2处与接地干线连接。 |
